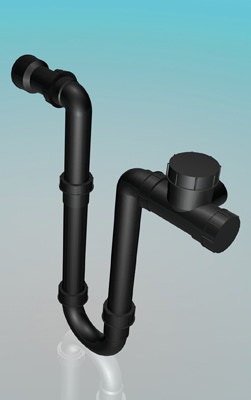

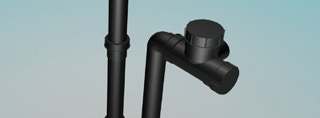

Sondersiphon côté pression
accompagné d’un bouchon anti-mauvaises odeurs
art. n° 9011-500

Le Sondersiphon côté pression d’AquaKlima sert à évacuer l’eau des climatiseurs et des appareils de ventilation dans des endroits humides d’après les directives sur la technique des climatiseurs et appareils de ventilation.

Le condensat est récupéré dans un bac et est transporté à travers un orifice d’évacuation dans le siphon à surpression. La réserve d'eau dans le siphon empêche la fuite d’air, c’est pourquoi le siphon doit être rempli avec de l’eau avant l’utilisation et être aussi contrôlé et nettoyé régulièrement par l’intermédiaire de la capsule de fermeture (bouchon). Dès que la pesanteur de la colonne d’eau dans le siphon est plus petite que la surpression qui se trouve dans le climatiseur ou la ventilation mécanique contrôlée (VMC), le condensat s’écoule. Lorsque la surpression dans l’appareil diminue, la colonne d’eau dans le siphon empêche le développement de mauvaises odeurs. Le siphon à surpression est aussi équipé d’un flotteur sphérique. Dès que la colonne d’eau monte, le flotteur sphérique se met à flotter et le condensat s’écoule. Un avantage important: le flotteur sphérique rebouche toujours le siphon et empêche l'évaporation du condensat si bien que le siphon reste plus longtemps en parfait état de fonctionnement. Le flotteur sphérique ralentit le passage de l’air et lors d’un état sec et d’une non-utilisation de l’appareil, il forme alors un bouchon étanche pour empêcher toutes évacuations de mauvaises odeurs. Les climatiseurs et appareils de ventilation qui produisent de la surpression, doivent être nécessairement équipés d’un Sondersiphon pour pouvoir garantir un fonctionnement sans défauts. Un Sondersiphon doit être mis en place à chaque sortie d’eau qui s’écoule librement (hygiène). Le Sondersiphon se compose de polypropylène PP imputrescible et est stable au froid et à la chaleur. Par contre, le Sondersiphon n’est pas résistant au gel. Pour résoudre ce problème vous pouvez utiliser notre système de câbles chauffants pour siphon.

Informations techniques:

Le modèle standard livré est conçu pour un maximum de 2.200 Pascal. Lors d’une surpression inférieure, le tuyau de rallonge et le tuyau plongeur / le coude peuvent être raccourcis (voir tableau de dimension).

Un facteur de sécurité de 1,5 est inclus dans nos tableaux de dimensions pour compenser des fluctuations de pression dans le système.

Lors d’une surpression plus élevée dans les climatiseurs ou appareils de ventilation, des tuyaux de rallonge et des tuyaux plongeurs sont nécessaires. Ces tuyaux sont à votre disposition dans notre dépôt.

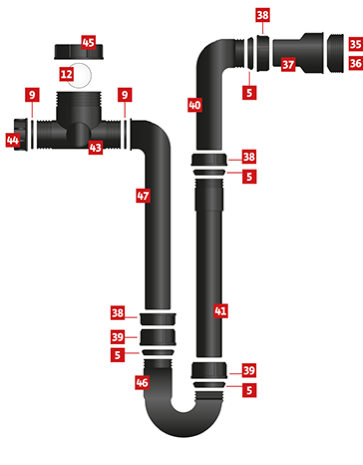

5:  jointconique = 40 mm (4 pièces)

9:  joint plat  1 ½” (2 pièces)

12:  bille anti-retour

35:  soufflet en caoutchouc

DN 30/60 pour dispositif ¾“ – 1“

36:  soufflet en caoutchouc

DN 40/60 pour dispositif 1¼“

37: raccord DN 40/60

pour dispositif1 ½” (étancher)

38:  écrou de raccord  1 ½” (3 pièces), plat

39:  écrou de raccord  1 ½” (2 pièces), élevé

40: coude = 40 mm, 90°

41:  tube de rallonge = 40 mm

43: clapet anti-retour avec écoulement

44:  bouchon 1½”

45:  bouchon 2”

46:  coude = 40 mm, 180°

47: équerre de raccordement (L) = 40 mm

Surpression

2200 Pascal

2100 Pascal

2000 Pascal

1900 Pascal

1800 Pascal

1700 Pascal

1600 Pascal

1500 Pascal

1400 Pascal

1300 Pascal

haut. al.

395 mm

380 mm

365 mm

350 mm

335 mm

320 mm

305 mm

290 mm

275 mm

260 mm

haut. év.

345 mm

330 mm

315 mm

300 mm

285 mm

270 mm

255 mm

240 mm

225 mm

210 mm

Surpression

1200 Pascal

1100 Pascal

1000 Pascal

900 Pascal

  800 Pascal

700 Pascal

  600 Pascal

500 Pascal

 400 Pascal

300 Pascal

haut. al.

245 mm

230 mm

215 mm

200 mm

185 mm

170 mm

155 mm

140 mm

125 mm

110 mm

haut. év.

195 mm

180 mm

165 mm

150 mm

135 mm

120 mm

105 mm

90 mm

75 mm

60 mm

Surpression (dans l’appareil)   haut. al. (hauteur d'alimentation d'eau du siphon)
haut. év. (hauteur d’évacuation d’eau du siphon)

Tableau de dimension:

Le raccord du siphon est conçu pour tous les raccords d'écoulement de ¾“ à 1 ½“. D’autres diamètres sont aussi livrables, vous les trouverez dans la rubrique accessoire ou vous pouvez vous informer en nous contactant. L’installation suivante de l’écoulement peut être effectuée sans problèmes avec des tuyaux d’écoulement DN40 couramment utilisés.
