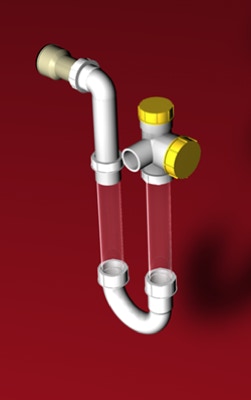

Sondersiphon côté pression, transparent  art. n° 100400

Le Sondersiphon côté pression d’AquaKlima sert à évacuer l’eau des climatiseurs et des appareils de ventilation dans des endroits humides d’après les directives sur la technique des climatiseurs et appareils de ventilation.

Le condensat est récupéré dans un bac et est transporté à travers un orifice d’évacuation dans le siphon à surpression. La réserve d'eau dans le siphon empêche la fuite d’air, c’est pourquoi le siphon doit être rempli avec de l’eau avant l’utilisation et être aussi contrôlé et nettoyé régulièrement par l’intermédiaire de la capsule de fermeture (bouchon).

Dès que la pesanteur de la colonne d’eau dans le siphon est plus petite que la surpression qui se trouve dans le climatiseur ou la ventilation mécanique contrôlée (VMC), le condensat s’écoule. Lorsque la surpression dans l’appareil diminue, la colonne d’eau dans le siphon empêche le développement de mauvaises odeurs.

Les climatiseurs et appareils de ventilation qui produisent de la surpression, doivent être nécessairement équipés d’un Sondersiphon pour pouvoir garantir un fonctionnement sans défauts. Un Sondersiphon doit être mis en place à chaque sortie d’eau qui s’écoule librement (hygiène).

Le Sondersiphon se compose de polypropylène PP imputrescible et est stable au froid et à la chaleur. Par contre, le Sondersiphon n’est pas résistant au gel. Pour résoudre ce problème vous pouvez utiliser notre système de câbles chauffants pour siphon.

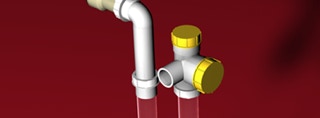

Les tuyaux limpides et transparents réalisés en matériel de grande qualité offrent des avantages d’entretien aussi à des conditions abordables.

Ceux-ci permettent facilement d’observer le siphon, et donc de contrôler l’état hygiénique du siphon et des climatiseurs et appareils de ventilation ainsi que le débit du condensat. Jusqu’à présent, le siphon devait être dévissé et éclairé, les climatiseurs et ventilations mécaniques contrôlées (VMC) devaient être même éventuellement débranchés. De plus, on peut ainsi observer le niveau nécessaire de la colonne d’eau pour le siphon à surpression, ce qui  entraîne des avantages d’entretien. On peut, si nécessaire, remettre de l’eau  par l’intermédiaire de la capsule de fermeture (bouchon).

De plus, les pressions de service des climatiseurs et des appareils de ventilation peuvent être facilement mesurées sans gros efforts techniques à partir des deux colonnes d’eaux de différentes grandeurs.

Vues les directives en matière d'hygiène, nos Sondersiphons transparents sont de plus en plus utilisés dans des hôpitaux, laboratoires, cliniques, universités etc. et cela de façon positive dans toute l’Europe.

Informations techniques:

Le modèle standard livré est conçu pour un maximum de 2.200 Pascal. Lors d’une surpression inférieure, le tuyau de rallonge et le tuyau plongeur / le coude peuvent être raccourcis (voir tableau de dimension).

Un facteur de sécurité de 1,5 est inclus dans nos tableaux de dimensions pour compenser des fluctuations de pression dans le système.

Lors d’une surpression plus élevée dans les climatiseurs ou appareils de ventilation, des tuyaux de rallonge et des tuyaux plongeurs sont nécessaires. Ces tuyaux sont à votre disposition dans notre dépôt.

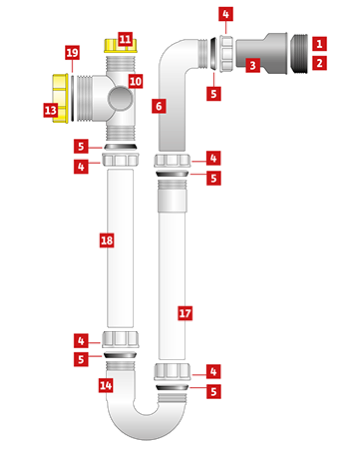

1:  soufflet en caoutchouc

DN 30/50 pour dispositif ¾“ – 1“

2:  soufflet en caoutchouc

DN 40/50 pour dispositif 1¼“

3:  raccord DN 40/40

pour dispositif1 ½” (étancher)

4:  écrou de raccord  1 ½” (5 pièces)

5:  jointconique = 40 mm (5 pièces)

6: coude = 40 mm, 90°

10:  clapet anti-retour avec écoulement

11:  bouchon 1½”

13:  bouchon 2”

14:  coude = 40 mm, 180°

17:  tube de rallonge

= 40 mm, transparent

18:  tuyau plongeur = 40 mm, transparent

19:  joint plat 2”

Surpression (dans l’appareil)   haut. al. (hauteur d'alimentation d'eau du siphon)
haut. év. (hauteur d’évacuation d’eau du siphon)

Tableau de dimension:

Le raccord du siphon est conçu pour tous les raccords d'écoulement de ¾“
à 1 ½“. D’autres diamètres sont aussi livrables, vous les trouverez dans la rubrique accessoire ou vous pouvez vous informer en nous contactant.

L’installation suivante de l’écoulement peut être effectuée sans problèmes avec des tuyaux d’écoulement DN40 couramment utilisés.
