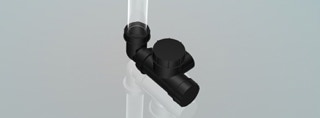

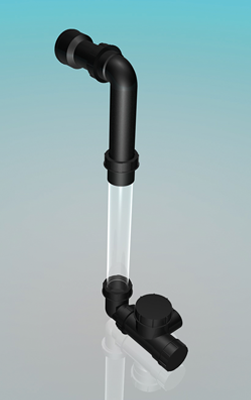

Sondersiphon côté aspiration, transparent  art. n° 9011-200

Le Sondersiphon côté aspiration d’AquaKlima sert à évacuer l’eau des climatiseurs et des appareils de ventilation dans des endroits humides d’après les directives sur la technique des climatiseurs et appareils de ventilation.

Le condensat est récupéré dans un bac et est transporté à travers un orifice d’évacuation dans le siphon tournant à écope. Le flotteur sphérique attiré par la dépression garantie sans problème l’entrée de l’eaudans le siphon. Dès que la pesanteur de la colonne d’eau dans le siphon est plus forte que la dépression qui se trouve dans le climatiseur ou la ventilation mécanique contrôlée (VMC), le flotteur sphérique se met à flotter et le condensat s’écoule. Lorsque par l‘écoulement du condensat la colonne d’eau se réduit, le flotteur sphérique est tout de suite de nouveau aspiré par la dépression dans l’appareil et bouche le siphon.

Le remplissage et la fermeture s’effectuent automatiquement. Cette technique fonctionne aussi à l’état sec et avec peu d’entretien. Les climatiseurs et appareils de ventilation qui produisent de la dépression, doivent être nécessairement équipés d’un Sondersiphon pour pouvoir garantir un fonctionnement sans défauts. Un Sondersiphon doit être mis en place à chaque sortie d’eau qui s’écoule librement (hygiène).

Le Sondersiphon se compose de polypropylène PP imputrescible et est stable au froid et à la chaleur. Par contre, le Sondersiphon n’est pas résistant au gel. Pour résoudre ce problème vous pouvez utiliser notre système de câbles chauffants pour siphon.

Les tuyaux limpides et transparents réalisés en matériel de grande qualité offrent des avantages d’entretien aussi à des conditions abordables.

Ceux-ci permettent facilement d’observer le siphon, et donc de contrôler l’état hygiénique du siphon et des climatiseurs et appareils de ventilation ainsi que le débit du condensat.

Jusqu’à présent, le siphon devait être dévissé et éclairé, les climatiseurs et ventilations mécaniques contrôlées (VMC) devaient être même éventuellement débranchés.

Vues les directives en matière d'hygiène, nos Sondersiphons transparents sont de plus en plus utilisés dans des hôpitaux, laboratoires, cliniques, universités etc. et cela de façon positive dans toute l’Europe.

Informations techniques:

Le modèle standard livré est conçu pour un maximum de 3.500 Pascal. Lors d’une dépression inférieure, le tuyau de rallonge / le coude peut être raccourci ou le siphon peut être installé en biais (voir tableau de dimension).  Lors d’une surpression plus élevée, des tuyaux de rallonge sont nécessaires. Ces tuyaux sont à votre disposition dans notre dépôt.

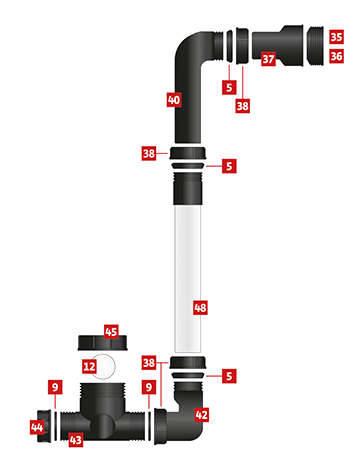

5:  jointconique = 40 mm (3 pièces)

9:  joint plat  1 ½” (2 pièces)

12:  bille anti-retour

35:  soufflet en caoutchouc

DN 30/60 pour dispositif ¾“ – 1“

36:  soufflet en caoutchouc

DN 40/60 pour dispositif 1¼“

37:  raccord DN 40/60

pour dispositif1 ½”

38:  écrou de raccord  1 ½”, plat (4 pièces)

40:  coude = 40 mm, 90°

42:  équerre de raccordement

= 40 mm, 90°

43: clapet anti-retour avec écoulement

44:  bouchon 1½”

45:  bouchon 2”

48:  tube de rallonge
= 40 mm, transparent

dépression

3500 Pascal

3400 Pascal

3300 Pascal

3200 Pascal

3100 Pascal

3000 Pascal

2900 Pascal

2800 Pascal

2700 Pascal

2600 Pascal

haut. al.

410 mm

400 mm

390 mm

380 mm

370 mm

360 mm

350 mm

340 mm

330 mm

320 mm

dépression

2500 Pascal

2400 Pascal

2300 Pascal

2200 Pascal

2100 Pascal

2000 Pascal

1900 Pascal

1800 Pascal

1700 Pascal

1600 Pascal

haut. al.

310 mm

300 mm

290 mm

280 mm

270 mm

260 mm

250 mm

240 mm

230 mm

220 mm

dépression

1500 Pascal

1400 Pascal

1300 Pascal

1200 Pascal

1100 Pascal

1000 Pascal

  800 Pascal

  600 Pascal

  400 Pascal

200 Pascal

haut. al.

210 mm

200 mm

190 mm

180 mm

170 mm

160 mm

140 mm

120 mm

100 mm

80 mm

dépression (dans l'appareil)    haut. al. (hauteur d'alimentation d'eau du siphon)

Tableau de dimension:

Le raccord du siphon est conçu pour tous les raccords d'écoulement de ¾“ à 1 ½“. D’autres diamètres sont aussi livrables, vous les trouverez dans la rubrique accessoire ou vous pouvez vous informer en nous contactant.

L’installation suivante de l’écoulement peut être effectuée sans problèmes avec
des tuyaux d’écoulement DN40 couramment utilisés.
